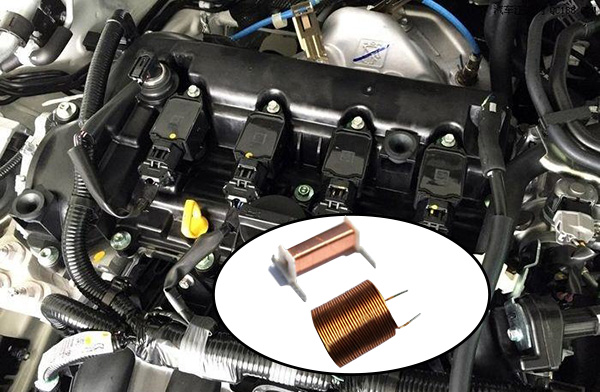

汽車點火線圈接線分別方式 ：

　　汽車點火線圈接線分別，通常的點火線圈里面有兩組線圈，初級線圈和次級線圈。初級線圈用較粗的漆包線，通常用0.5-1毫米左右的漆包線繞200-500匝左右；次級線圈用較細的漆包線，通常用0.1毫米左右的漆包線繞15000-25000匝左右。初級線圈一端與車上低壓電源（+)聯接，另一端與開關裝置（斷電器）聯接。次級線圈一端與初級線圈聯接，另一端與高壓線輸出端聯接輸出高壓電。

　　汽車點火線圈接線分別，當初級線圈接通電源時，隨著電流的增長四周產生一個很強的磁場，鐵芯儲存了磁場能；當開關裝置使初級線圈電路斷開時，初級線圈的磁場迅速衰減，次級線圈就會感應出很高的電壓。初級線圈的磁場消失速度越快，電流斷開瞬間的電流越大，兩個線圈的匝比越大，則次級線圈感應出來的電壓越高。

想要了解更多汽車點火線圈接線分別歡迎咨詢！
