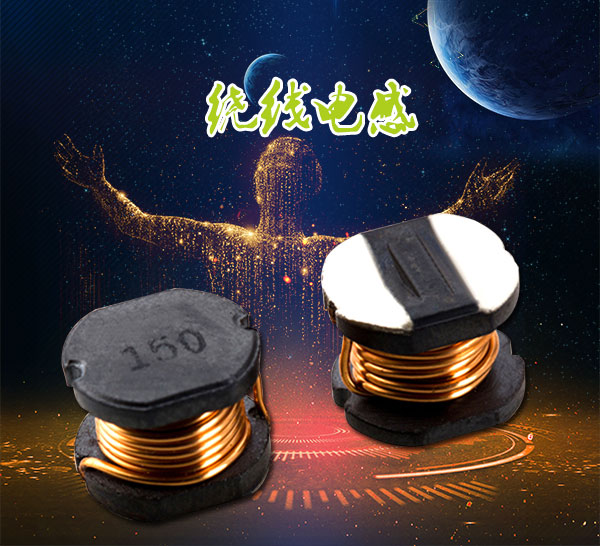

繞線電感命名編碼規則

　　無論是貼片屏蔽電感還是貼片繞線電感，它們都是屬于貼片電感類的小分類。如果想成為一個看到貼片繞線電感命名就可以知道是什么的高手，掌握一些關于其命名編碼定義是必不可少的。下面我們就來了解下繞線電感命名其定義所在。

　　繞線電感命名編碼，例如：LR 0805 F 010 J T05

　　表示繞線電感的物料產品代號；

　　二、 代表尺寸規格：0402（1.0×0.5）、 0603（1.6×0.8）、0805（2.0×1.2）、1210（3.2×2.5）、1812（4.5×3.2）;

　　三、 表示自身使用的材料，F(xiàn)是等于陶瓷芯；

　　四 感量：1N0=1.0nH、010=10nH、 R10=100nH、1R0=1000nH、100=1(101=100000nH、 102=1000000nH;

　　五、誤差(%)：F=±1、G=±2、J=±5、K=±10、M=20；

　　六、電流：T03=300MA T05=500MA T10=1A T20=2A T30=3A ;

想要了解更多繞線電感，歡迎咨詢！
