貼片電感器自諧頻率是什么

自諧振頻率（SRF: Self-Resonant Frequency）的定義

電感值（inductance）、電感感抗（impedance） 與頻率的關系

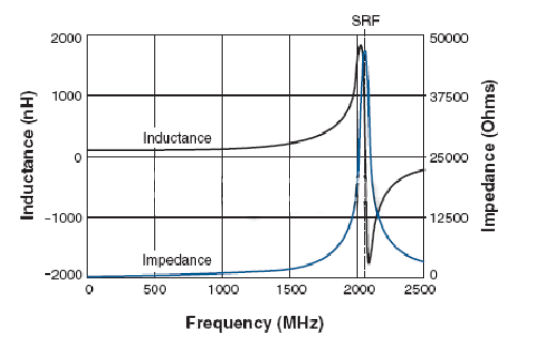

以100nH繞線電感為例，如下圖所示：

由上圖可知：

1、 當頻率低于自諧振頻率（SRF）時，電感感抗隨頻率增加而增加；

2、 當頻率等于自諧振頻率（SRF）時，電感感抗達到最大值；

3、 當頻率高于自諧振頻率（SRF）時，電感感抗隨頻率增加而減?。?/span>

電感的應用場景

1、 當電感作為扼流電感（扼流圈/扼流器）使用時（如射頻放大器輸出端的直流供電電感），應該讓信號的最高頻率在電感自諧振頻率處，考慮電感誤差，電感自諧振頻率應略大于信號最高頻率。

2、 其他應用（濾波器和匹配）：電感值（inductance）在信號帶寬內應盡可能的恒定，因此，電感的自諧振頻率（SRF）取信號最大頻率的10倍（CoilCraft建議的經驗值）。

電感值（inductance）與自諧振頻率（SRF）的關系

通常來講，由于寄生電容的影響，電感值（inductance）越大，自諧振頻率（SRF）越低，反之亦然。
